Automatisierte und vernetzte (Binnen-)Schifffahrt – Chancen, Hindernisse, Potentiale

Woran hapert es also bei der Automatisierung im Binnenschiffsverkehr? Im Automobilsektor wird die Entwicklung des Autonomen Fahrens von den Fahrzeugherstellern vorangetrieben. Technische Innovationen können mit jeder neuen Generation von Fahrzeugen weiterentwickelt und in den Markt eingeführt werden. Dagegen haben Schiffe eine vergleichsweise hohe Lebenszeit von mehreren Jahrzehnten und somit einen deutlich längeren Entwicklungszyklus. Schiffe werden außerdem nicht in Großserien hergestellt, sondern sind in der Regel Unikate oder werden in kleinen Serien gebaut. Entsprechend gering müssen die Entwicklungskosten ausfallen. Daher werden externe Impulse benötigt, um Innovationen voranzutreiben.

Bedingt durch die im Vergleich zur offenen See komplexe Verkehrssituation auf Binnenwasserstraßen (u.a. durch enge Wasserstraßen, viele Schleusen, hohe Verkehrsdichte mit vielen Schiffsbegegnungen) sind die Anforderungen an Assistenzsysteme auf Binnenschiffen weitaus anspruchsvoller, und der Technologietransfer von der investitionsstärkeren Seeschifffahrt zur Binnenschifffahrt erfordert Anpassungen und Funktionserweiterungen.

Der aktuelle Stand

Intelligente Assistenzsysteme zur automatisierten Streckenfahrt auch auf kurvigen Fließgewässern haben bereits seit einigen Jahren eine hohe technische Reife erreicht und sind im kommerziellen Einsatz. Hierbei ist allerdings nach wie vor der menschliche Schiffsführer für das kontinuierliche Beobachten und Bewerten der Verkehrssituation verantwortlich.

Die große Herausforderung für die Entwicklung einer weiter automatisierten Navigation ist also der Umgang mit den komplexen Verkehrsszenarien. Überlegungen und Lösungsansätze hierzu gibt es allerdings seit ein paar Jahren. Erste Projekte laufen an, unter anderem am DST – Entwicklungszentrum für Schiffstechnik und Transportsysteme e. V. in Duisburg. Zu dessen Schwerpunkten gehört die Erschließung neuer Technologien für die Binnenschifffahrt, und seit drei Jahren zählt hierzu auch das Automatisierte Fahren. Hierbei arbeitet das DST eng mit der Universität Duisburg-Essen zusammen.

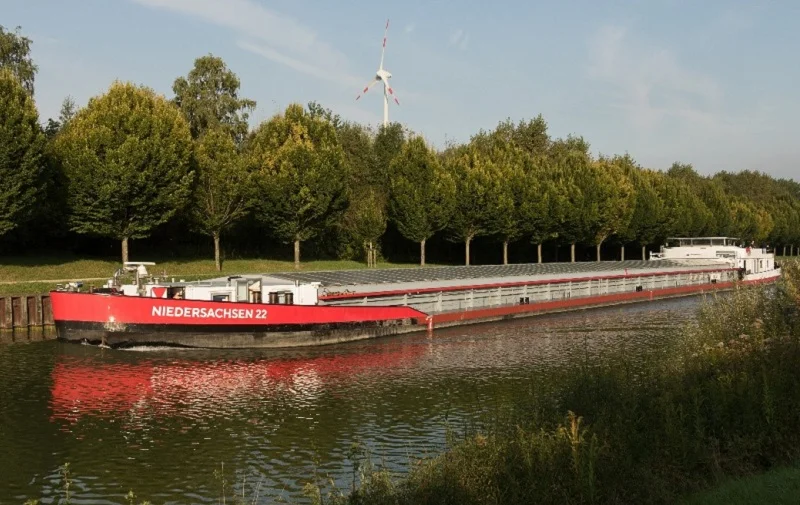

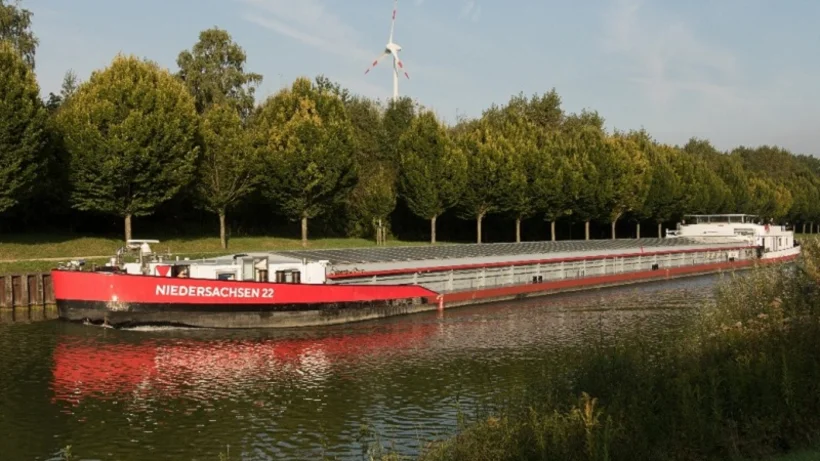

Bis dato nutzten solche Projekte vorwiegend prototypische Installationen an Bord von kommerziell eingesetzten Güterschiffen, die naturgemäß nur in begrenztem Umfang für Forschungszwecke zur Verfügung stehen. Forschungsvorhaben wie HaFoLa und ELLA sollen das ändern.

ELLA –das Binnenschiff der Zukunft

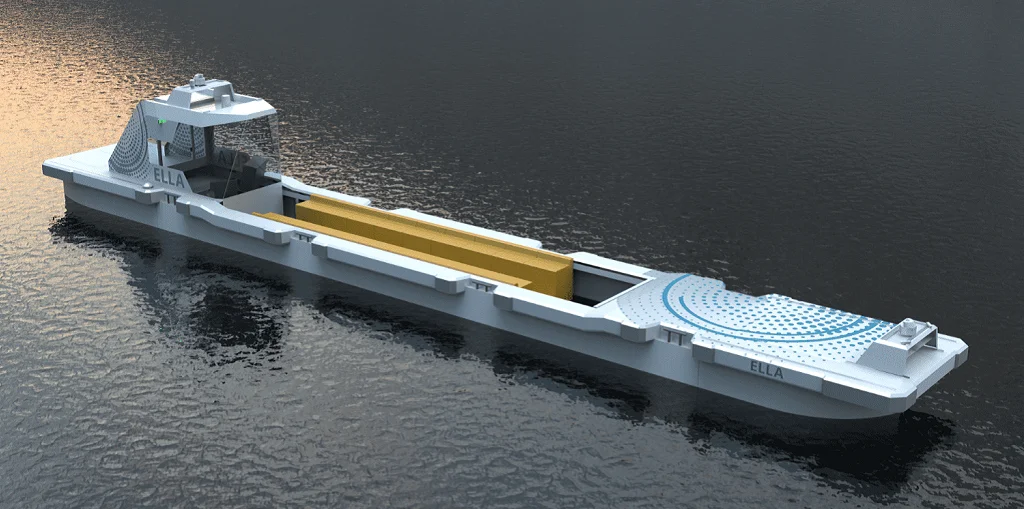

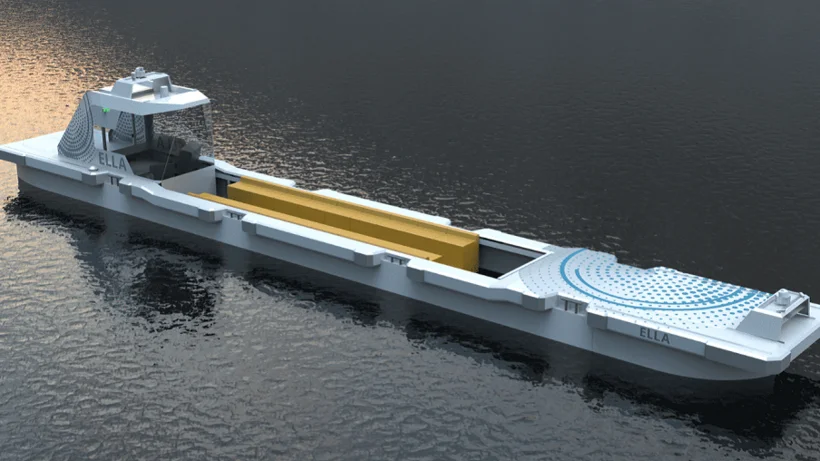

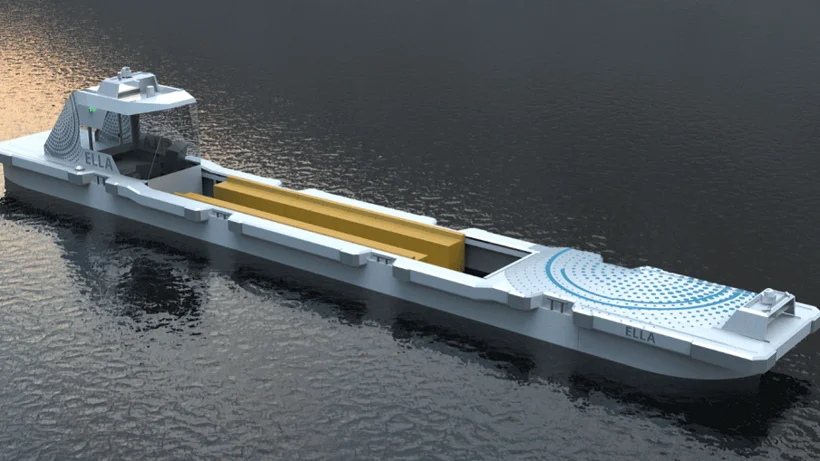

ELLA ist eine Entwicklungsplattform im Modellmaßstab für Manöver-Automatisierung, oder anders ausgedrückt ein batterieelektrisch betriebenes, fast 15 Meter langes Binnenschiffsmodell im Maßstab 1:6 zur Erforschung des hochautomatisierten Fahrens. ELLA soll selbstständig An- und Ablegemanöver und Schleusendurchfahrten planen und durchführen können. ELLA ist geeignet für den Einsatz auf Kanälen und Seen und mit genügend Reichweite für einen achtstündigen Versuchsbetrieb ausgestattet. Die Rumpfform und auch insgesamt die Fahreigenschaften entsprechen einem typischen Binnenschiff und erlauben so die direkte Übertragung aller Untersuchungsergebnisse auf den Großmaßstab realer Schiffe. Damit würde es sich um das weltweit erste Binnenschiffsmodell handeln, welches vollständig autonom fahren kann und Erfahrungswerte in Bezug auf Parameter wie Umwelterkennung, Bahnplanung und Bahnverfolgung liefert, die 1:1 auf „richtige“ Binnenschiffe übertragbar sind.

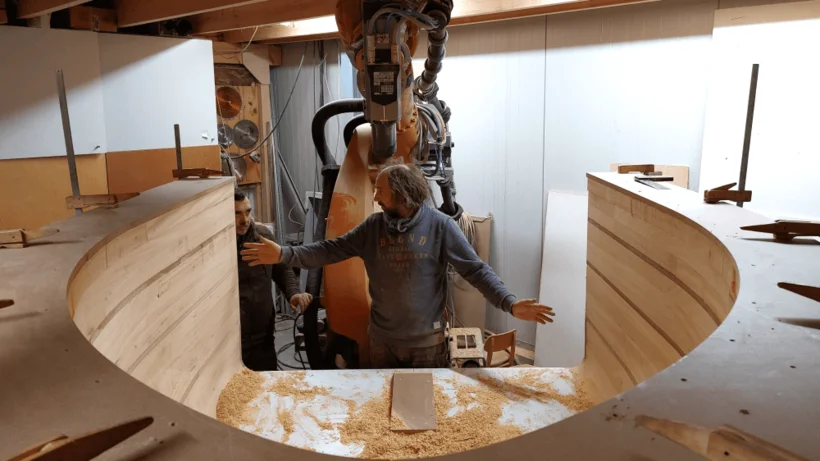

Aktuell befinden wir uns mitten in der Bauphase, die Konstruktionsarbeiten liegen dabei in den Händen des erfahrenen Bootsbauunternehmens FELLERyachting aus dem nordrhein-westfälischen Wetter. Ziel ist es, ELLA zum Jahreswechsel an ihren zukünftigen Einsatzort zu bringen und in Betrieb zu nehmen. Um weitergehende Versuchsaufbauten zu ermöglichen, ist ELLA modular gebaut und verfügt über alle für Binnenschiffe notwendigen Steuerorgane und Bedienelemente. Vorder- und Hinterschiff von ELLA sind jeweils aus Glasfaserkunststoff (GFK) und ergänzen ein Mittelschiff aus Stahl. Das Mittelschiff ist außerdem mit 18 Ballasttanks ausgestattet. Das Fahrzeug kann hierüber mit mehreren Tonnen Wasser „beladen“ werden, um den Einfluss des Beladungszustands auf das Manövrierverhalten zu berücksichtigen. Außerdem können Bug und Heck ausgetauscht werden, so dass künftig verschiedenste weitere Schiffstypen untersucht werden können.

ELLAs Heimathafen wird voraussichtlich der Schleusenpark Waltrop sein, der mit dem alten Schiffshebewerk Henrichenburg – heute LWL-Industriemuseum – demnächst nicht nur die Geschichte und die Gegenwart der Binnenschifffahrt repräsentiert, sondern mit ELLA auch die Brücke in die Zukunft geschlagen wird.

ELLA ist in vielerlei Hinsicht eine Herausforderung. Aber: nicht nur auf der Straße, auch auf und unter dem Wasser ist die Zukunft elektrisch, autonom und modular.

UPDATE: Eindrücke von der offiziellen Taufzeremonie im Duisburger Freihafen

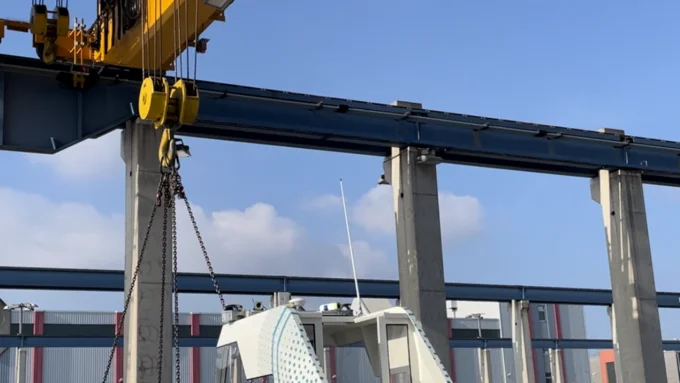

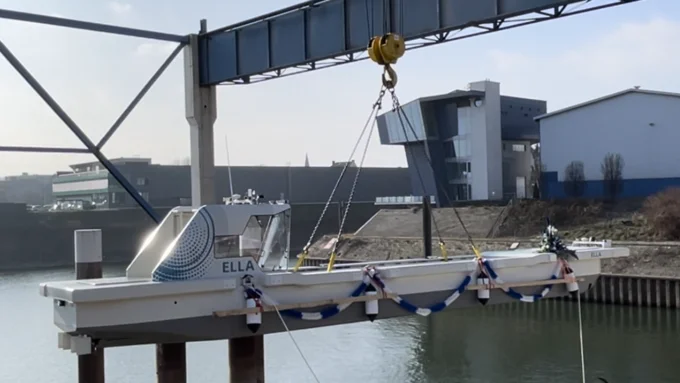

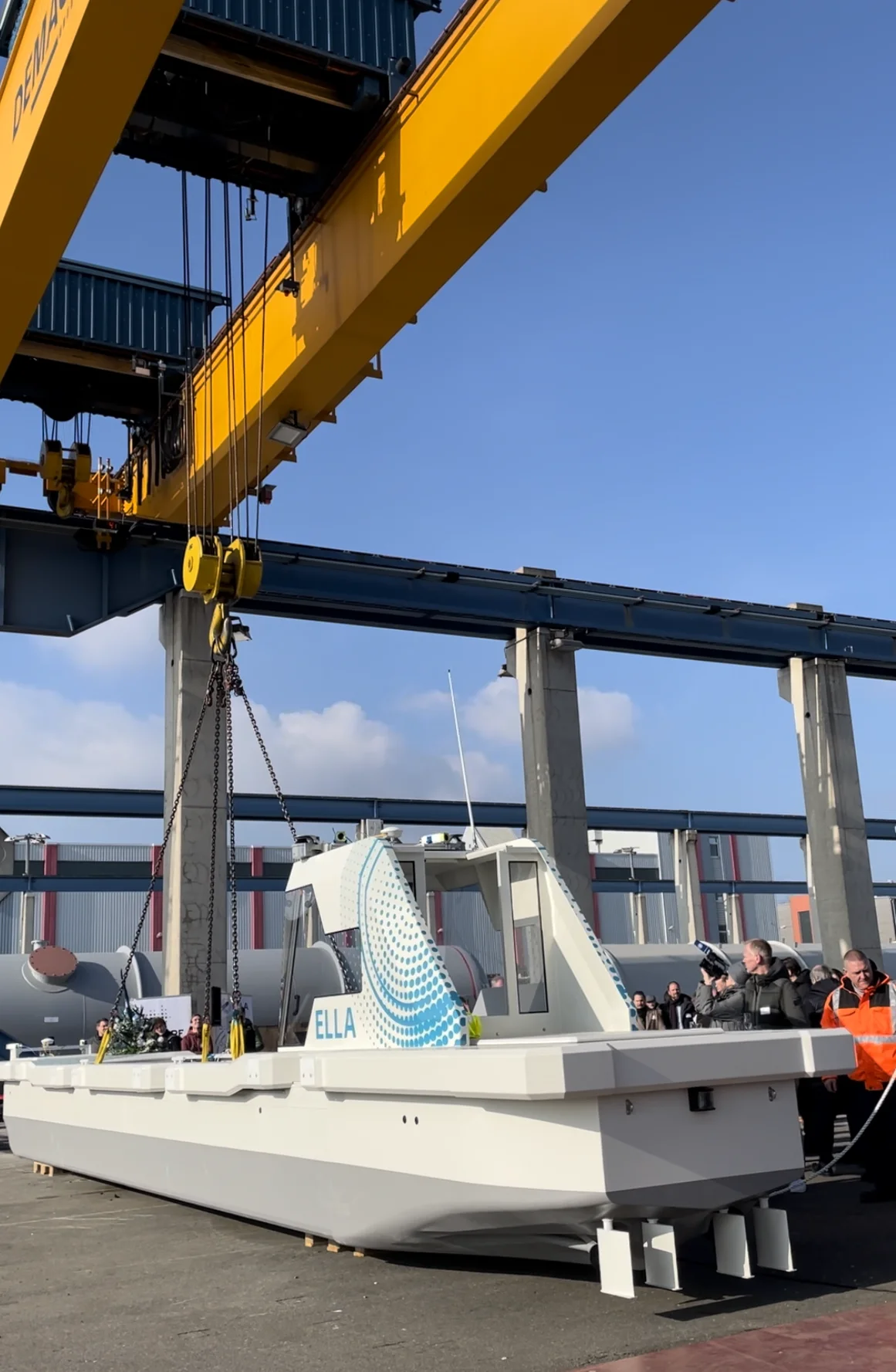

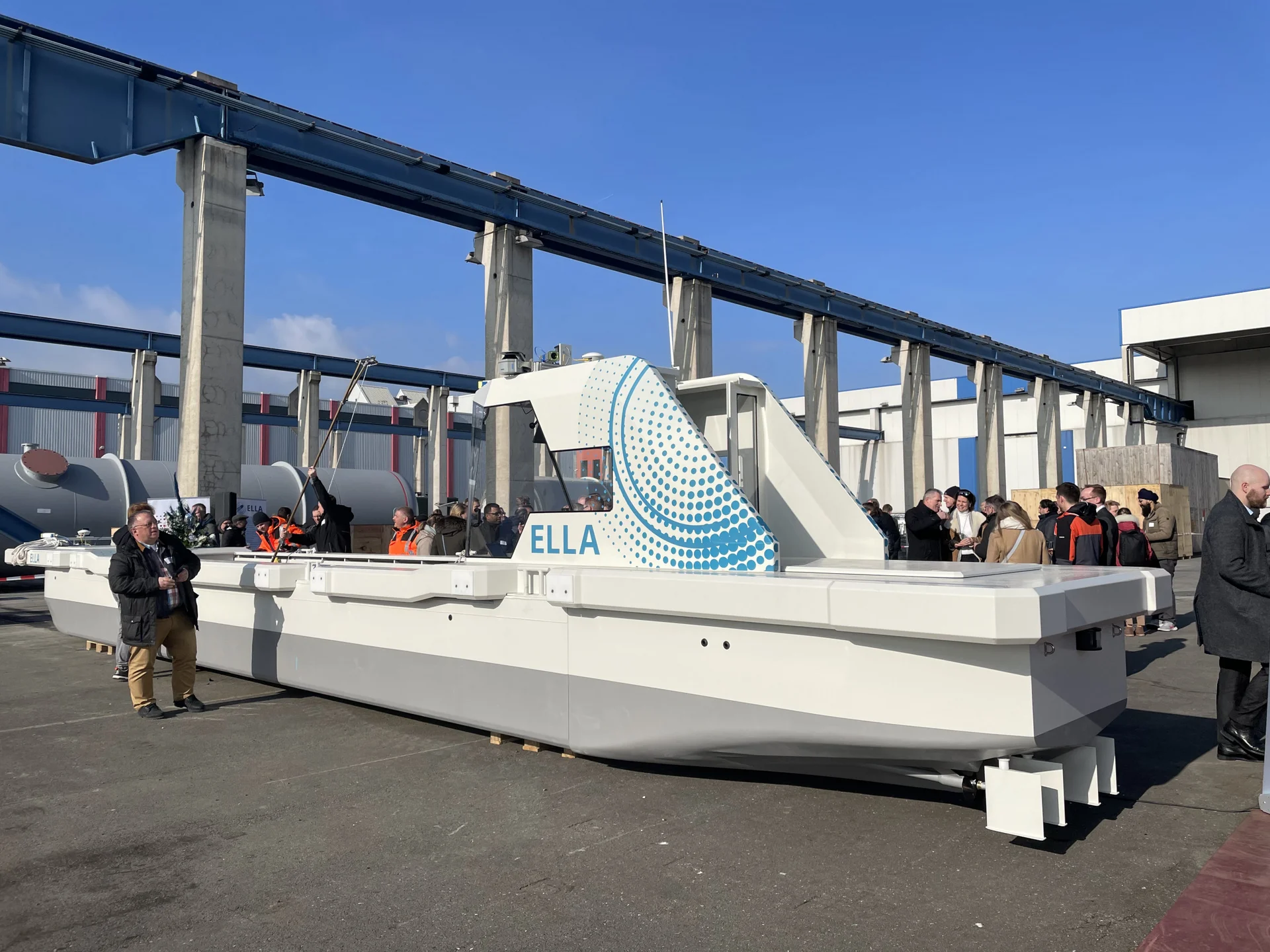

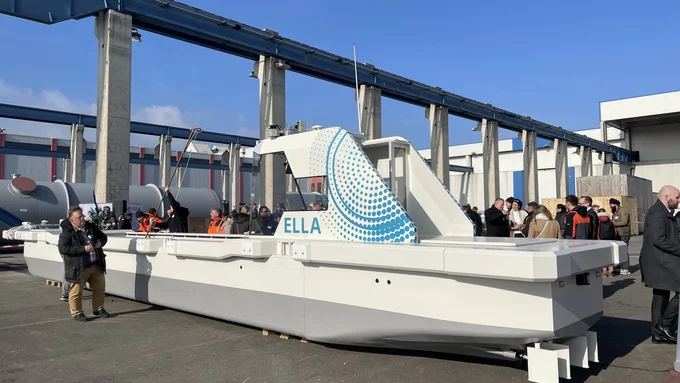

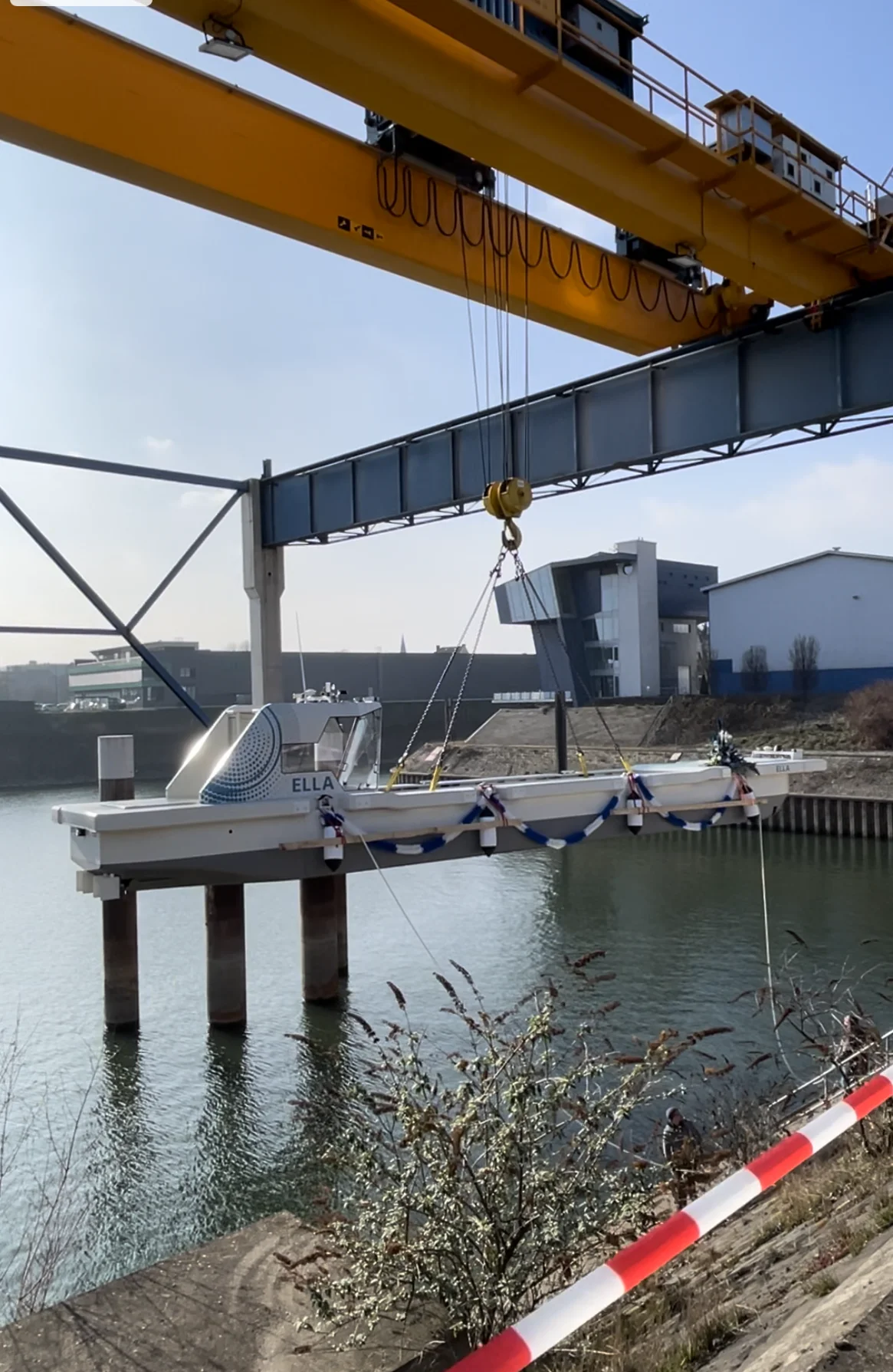

Im Zuge der auf Hochtouren laufenden Arbeiten an der innovativen Forschungsplattform darf sie nicht fehlen: die feierliche Taufzeremonie! Am 3. März 2023 war es soweit, ELLA wurde getauft und dafür erstmals testweise zu Wasser gelassen. Taufpatin Staatssekretärin Susanne Henckel (BMDV), Staatssekretär Viktor Haase (MUNV.NRW) und zahlreiche Partner aus Wirtschaft, Wissenschaft und Verwaltung waren beim feierlichen Akt im Duisburger Hafen vor Ort dabei und wünschten "Allzeit gute Fahrt und eine Handbreit Wasser unterm Kiel!"
